ZRX-12主動干預型軟消弧裝置

ZRX-12主動干預型軟消弧裝置是針對消弧消諧裝置存在的主要缺陷，研發生產的軟開關型主動干預型消弧裝置，解決了熔絲頻繁熔斷及電磁干擾對二次系統影響大的問題，同時結合小電流選線裝置，對系統提供可靠的保護，有效解決單相接地故障消弧及選線的需求。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

ZRX-12主動干預型軟消弧裝置詳情介紹

　　產品分類：消弧消諧類

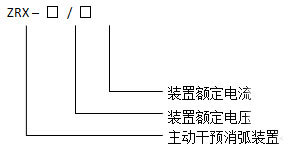

　　產品型號：

　　額定電壓(kV)：7.2. 12, 24, 40.5

　　電容電流(A)：50、63、80、100、125、160。。。。。

　　額定頻率(Hz)：50

　　產品使用環境

　　1)使用環境溫度-30℃～+60℃;

　　2)空氣相對濕度≤90%(+25℃);

　　3)海拔不超過1000米(超過時需在訂貨時說明);

　　4)使用環境的周圍介質無爆炸危險，不應含有腐蝕性氣體，所含導電塵埃的濃度不使絕緣水平降低到允許極值以下;

　　5)無劇烈震動的場所;

　　6)室內安裝。

　　產品的工作原理

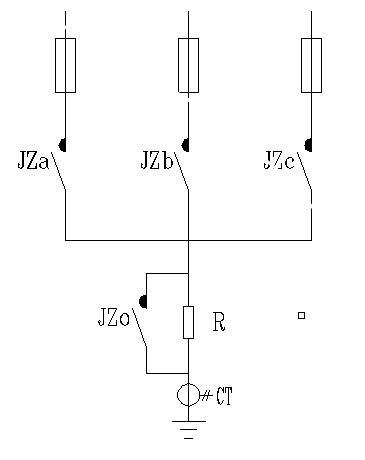

　　ZRX-12主動干預型軟消弧裝置的工作原理如圖(1)所示：6～35kV三相的母線通過高壓熔斷器分別與3個主觸點開關JZa、JZb、JZc連接，下端接成公共端，通過一個大功率過渡電阻R接地，旁路觸點開關JZo與過渡電阻R并聯。

　圖1：ZRX-12主動干預型軟消弧裝置工作原理圖

　　當系統發生單相接地故障時, 控制器通過對母線電壓互感器信號的分析，判定系統發生單相接地故障。確認接地故障相后，發出指令閉合軟開關觸點消弧裝置故障相的主觸點開關(JZa或JZb或JZc)，故障相母線通過過渡電阻R接地。由于過渡電阻R的限流和衰減作用，可以有效抑制高頻弧光電流的峰值并迅速衰減, 避免對二次設備產生電磁干擾。同時，通過對主觸點閉合后流過過渡電阻R的電流進行監測判定，確認主觸點動作正確后，旁路觸點開關JZo閉合，短接過渡電阻R，使故障相金屬接地，完成對故障點的保護，限制弧光過電壓，保證系統的連續供電。若選相錯誤，則打開已閉合的相別開關，重新選相并完成動作，熄滅接地電弧并轉移故障點電流，保護故障點防止出現事故擴大化。在接地故障恢復時，首先打開旁路觸點開關JZo，將接地相經過渡電阻R接地，然后打開接地相主觸點開關(JZa或JZb或JZc)，從而有效抑制系統中性點振蕩，保護PT及PT熔絲。

　　產品特點

　　1)選相的容錯和糾錯能力

　　通過檢測流過過渡電阻R的電流和相關量，可以快速判明單相接地故障選相動作的正確性。如若出現選相錯誤，由于過渡電阻R的限流作用，線間電流<50安培，不會造成母線相間短路，即具有選相容錯能力;此后，可將合錯相別的接地開關分?jǐn)啵匦逻x相，即具有選相糾錯能力?？梢员苊庖蜻x相錯誤而造成的系統母線相間短路事故。

　　2)有效的故障處理

　　軟開關觸點消弧裝置的過渡電阻對高頻弧光電流的幅值限制和衰減，避免了高頻電流對故障點的進一步破壞和對二次設備的電磁干擾，可以實現快速有效消弧;同時解決了在接地故障恢復，故障相觸點開關打開過程中造成的系統中性點低頻振蕩。

　　3)專用的高能限流過渡電阻保證消弧裝置自身的可靠運行。
